Flange Lap Joint (LJ) ANSI/DIN
Flange Lap Joint (LJ): Facilita la Rotación y el Desmontaje en Sistemas Críticos. Se compone de un **collar Lap Joint** (stub end) que se suelda a tope a la…

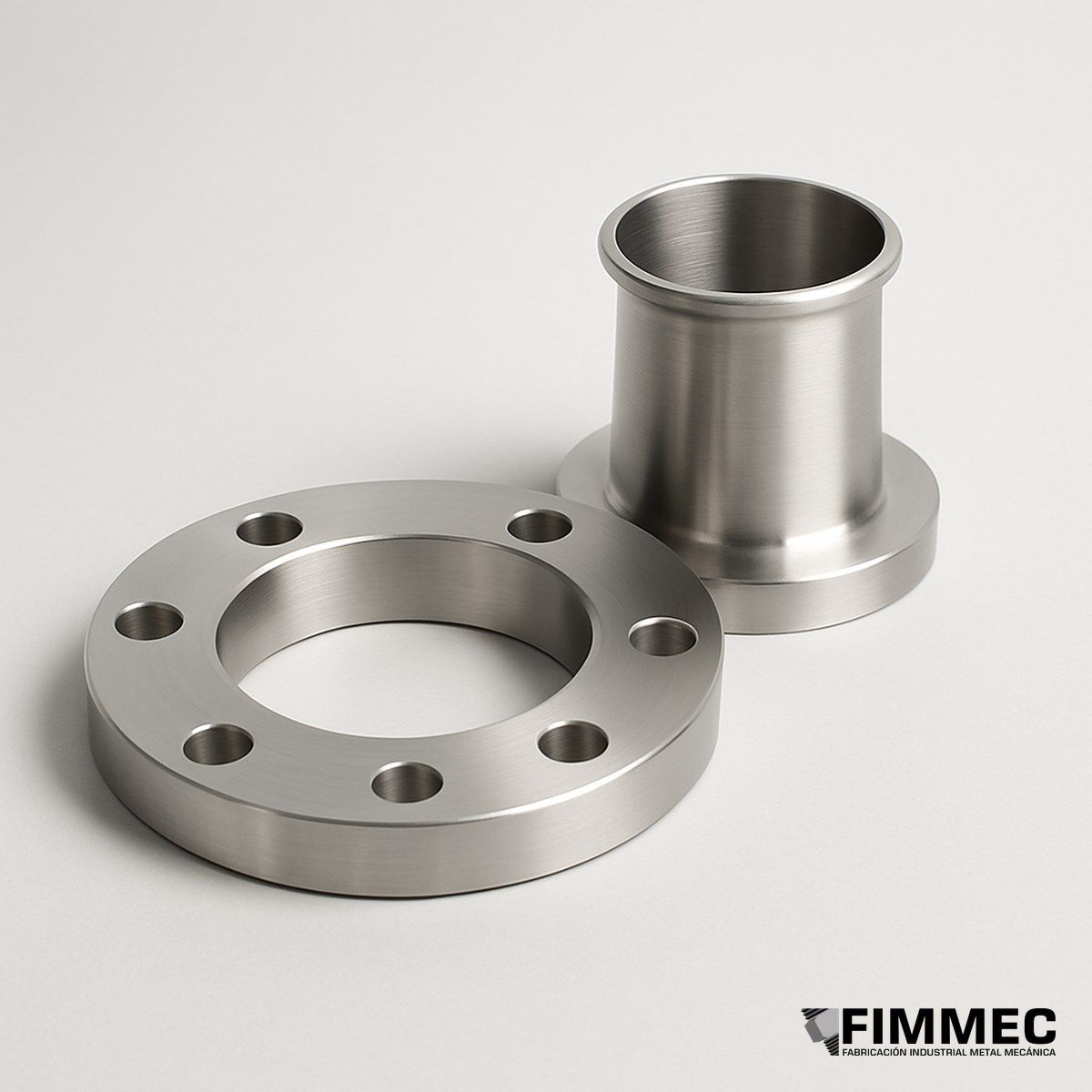

El Flange Lap Joint (LJ) consta de dos piezas: un stub end (cola de junta) soldado al tubo y una brida rotatoria (backing flange) que gira libremente alrededor del stub end. Esta característica permite la alineación de pernos sin necesidad de rotar la tubería, lo que facilita enormemente el montaje y desmontaje en sistemas que requieren mantenimiento frecuente. Es la solución ideal cuando se requiere usar bridas de acero al carbono con tubería de acero inoxidable: el stub end es de SS (en contacto con el fluido) y la brida rotatoria es de acero al carbono, reduciendo el costo significativamente. Cumplen con ANSI B16.5 y se usan comúnmente en sistemas de proceso y criogénica.
Especificaciones técnicas
| Tipo | Lap Joint (LJ) — brida rotatoria + stub end |
| Normas | ANSI B16.5 / DIN 2641 |
| Materiales stub end | SS 304/316L (en contacto con fluido) |
| Materiales brida rotatoria | Acero al carbono A105 (estructura) |
| Clases de presión | 150# a 600# (ANSI) |
| Ventaja principal | Permite alineación de pernos y fácil desmontaje |
Aplicaciones / Industrias
