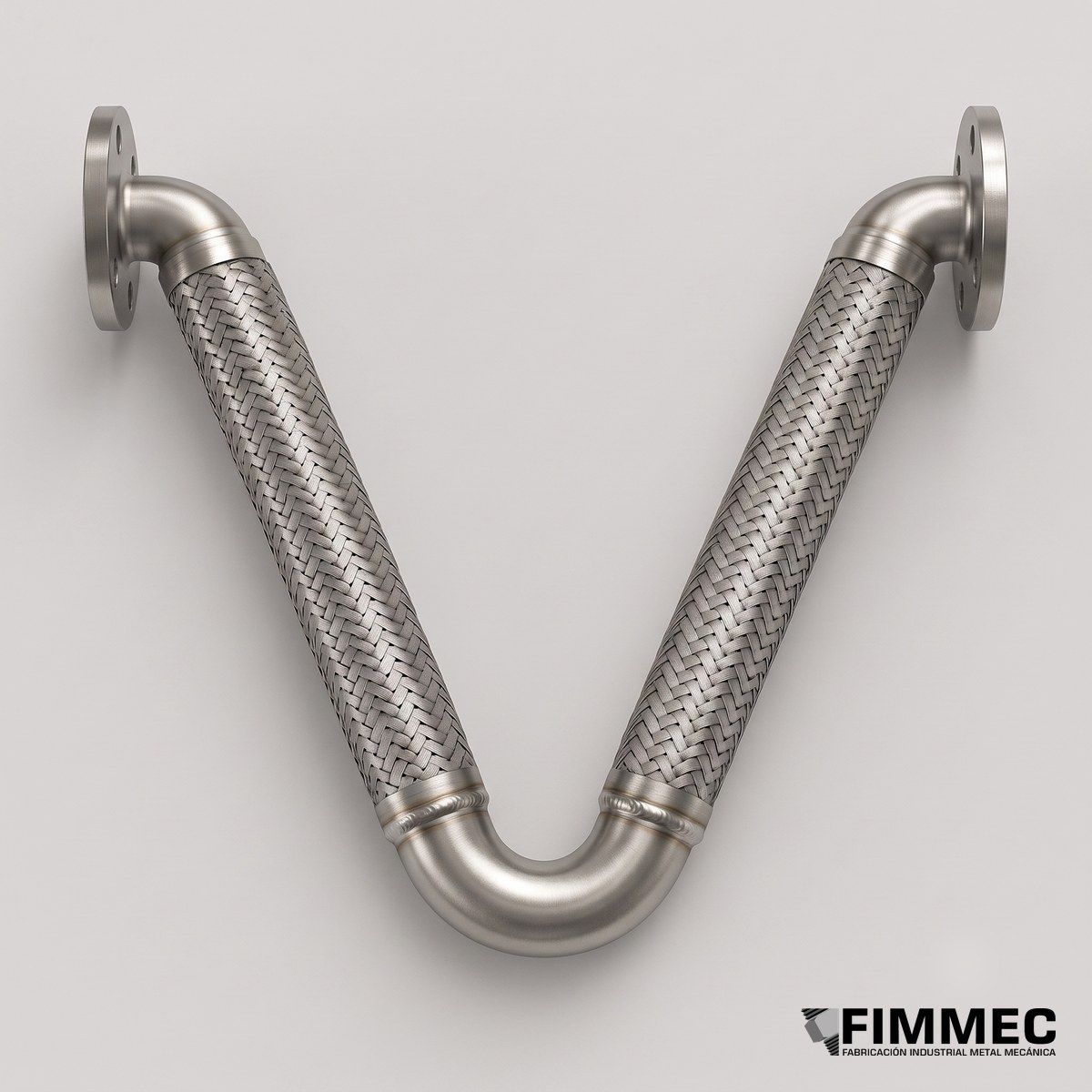

Junta Antisísmica Flexible Tipo V
Junta Antisísmica Tipo V: Protección Multidireccional (X, Y, Z). Conexión flexible de alto rendimiento diseñada para absorber movimientos en todos los ejes…
La Junta Antisísmica Flexible Tipo V de FIMMEC es una conexión flexible de alto rendimiento diseñada para absorber movimientos sísmicos en los tres ejes (X, Y, Z) simultáneamente. Su geometría especial en forma de V le permite acomodar grandes desplazamientos angulares, axiales y laterales, siendo la solución preferida en instalaciones chilenas que deben cumplir con normativa sísmica NCh. Fabricada con fuelle metálico de acero inoxidable y bridas de acero al carbono galvanizado o acero inoxidable. Absorbe la energía sísmica sin transmitirla a la tubería ni a los equipos conectados, protegiendo la integridad del sistema durante y después del evento. Disponible en diámetros DN50 a DN300, con bridas ANSI 150# o DIN PN10/16.
Especificaciones técnicas
| Material fuelle | Acero inoxidable AISI 316 |
| Material bridas | Acero al carbono galvanizado o SS 304 |
| Movimiento axial | Hasta ±25 mm |
| Movimiento lateral | Hasta ±30 mm |
| Movimiento angular | Hasta ±15° |
| Presión máxima | PN16 (16 bar) |
| Diámetros | DN50 a DN300 |
| Norma sísmica | Compatible con NCh (Chile) |
Aplicaciones / Industrias
