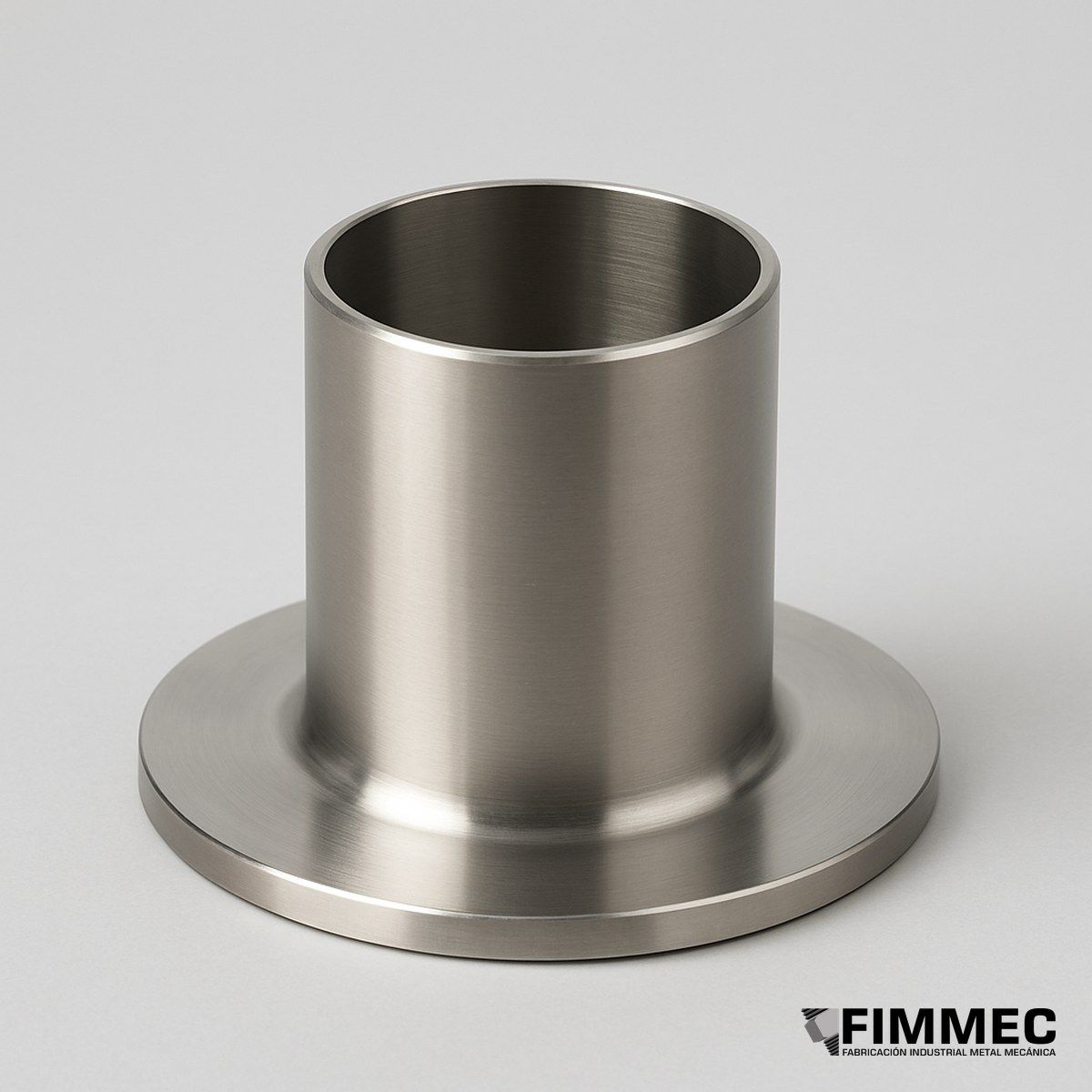

Stub End (Collarín) ANSI B16.9
Accesorio soldable para conexiones Lap Joint desmontables. Permite usar bridas rotatorias de acero al carbono con tubería de acero inoxidable, reduciendo costos.

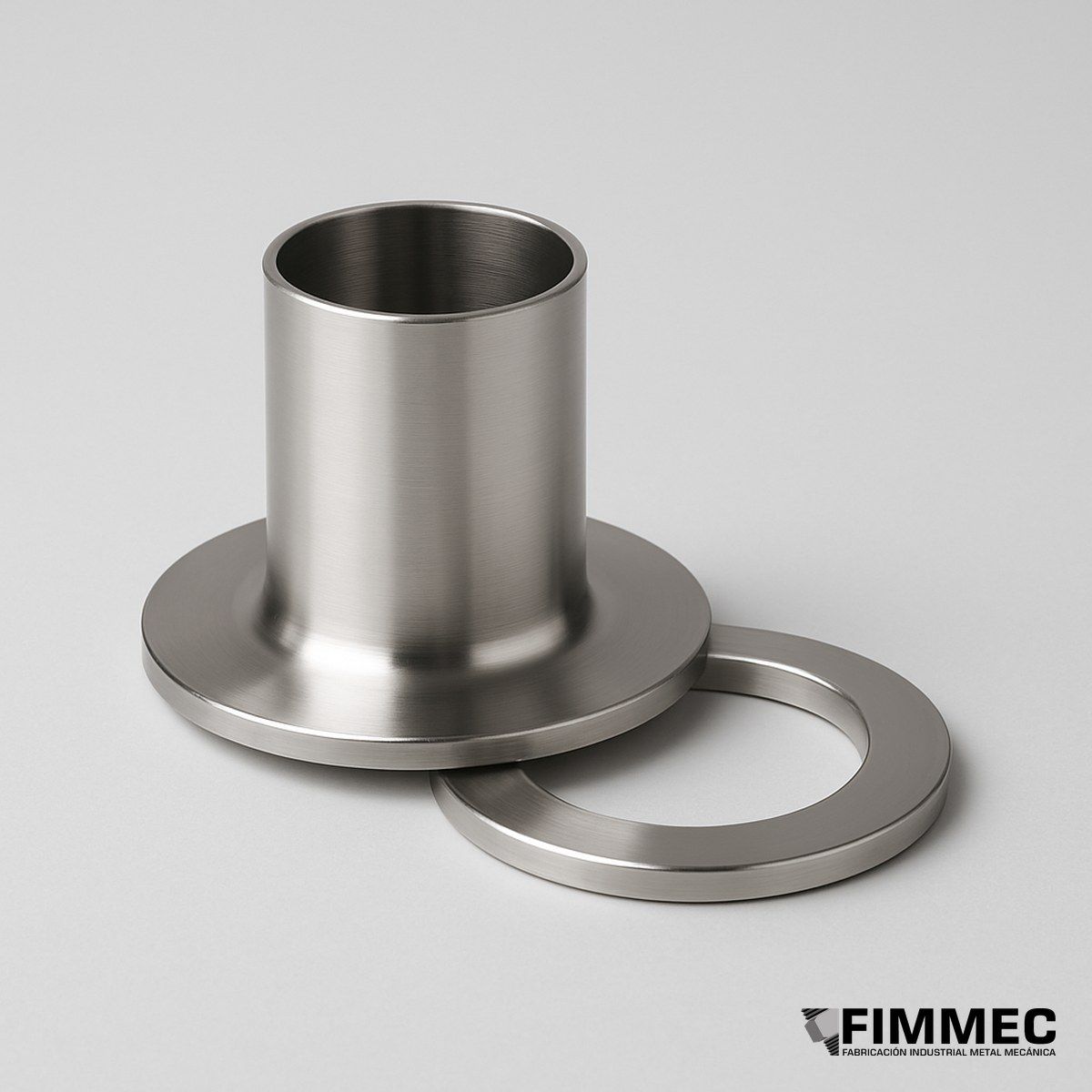

El Stub End (o Collarín) es la mitad soldable del sistema de brida Lap Joint. Se suelda a tope al extremo de la tubería y actúa como la cara de sellado contra la junta, mientras que la brida rotatoria (backing flange) queda libre para girar y alinear los pernos sin necesidad de rotar la tubería. Su principal ventaja económica es permitir que la brida rotatoria sea de acero al carbono (más económico) mientras el stub end, que está en contacto con el fluido, sea de acero inoxidable 316L. Esto reduce significativamente el costo total en sistemas de acero inoxidable de gran diámetro. Fabricado según ASME B16.9 en acero inoxidable 304L y 316L, disponible en diámetros de 1/2" a 12". Especialmente usado en sistemas que requieren desmontaje frecuente para mantenimiento.
Especificaciones técnicas
| Norma | ASME B16.9 |
| Materiales | SS 304L, SS 316L |
| Diámetros | 1/2" a 12" |
| Soldadura | A tope (butt weld) al tubo |
| Uso con | Brida Lap Joint rotatoria (backing flange) |
| Ventaja | Permite brida rotatoria en CS con stub end en SS — menor costo |
Aplicaciones / Industrias
